Modul 4 Percobaan A

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur Percobaan

2. Foto Hardware
3. Rangkaian Simulasi dan Prinsip Kerja

4. Video Demo
5. Kondisi

6. Video Penjelasan

7. Download File

1. Prosedur Percobaan[Back]

1. RC Seri

a. Susunlah rangkaian seperti pada gambar 4.2

b. Atur nilai beban R dan C sesuai dengan kondisi yang dimiliki, dimana pada

kit modul, nilai :

• Xa = 100 ohm

• Xb = 100 ohm

• Xc = 10 uF

c. Rangkailah rangkaian menggunakan kabel jumper sesuai dengan bentuk

rangkaian yang sudah ada pada module kit

d. Hubungkan amperemeter dan voltmeter pada base station pada titik yang

ditentukan

e. Hidupkan catu daya, atur tegangan sesuai jurnal

f. Ukur nilai arus dan tegangan yang terbaca pada titik yang ditentukan, catat

pada jurnal

g. Ukur nilai tegangan pada masing masing beban, catat pada jurnal

h. Hitunglah nilai impedansi rangkaian menggunakan rumus impedansi

rangkaian RC

2. RLC Seri

a. Susunlah rangkaian seperti pada gambar 4.4

b. Atur nilai beban R, L dan C sesuai dengan kondisi yang dimiliki, dimana

pada kit modul, nilai :

Xa = 100 ohm

Xb = L2 = 1 mH

Xc = 10 uF

c. Rangkailah rangkaian menggunakan kabel jumper sesuai dengan bentuk

rangkaian yang sudah ada pada module kit

d. Hubungkan amperemeter dan voltmeter pada base station pada titik yang

ditentukan

e. Hidupkan catu daya, atur tegangan sesuai jurnal

f. Ukur nilai arus dan tegangan yang terbaca pada titik yang ditentukan, catat

pada jurnal

g. Ukur nilai tegangan pada masing masing beban, catat pada jurnal

h. Hitunglah nilai impedansi rangkaian menggunakan rumus impedansi

rangkaian RLC seri

2. Foto Hardware[Back]

 Modul

multimeter

  Jumper

3. Rangkaian Simulasi dan Prinsip Kerja[Back]

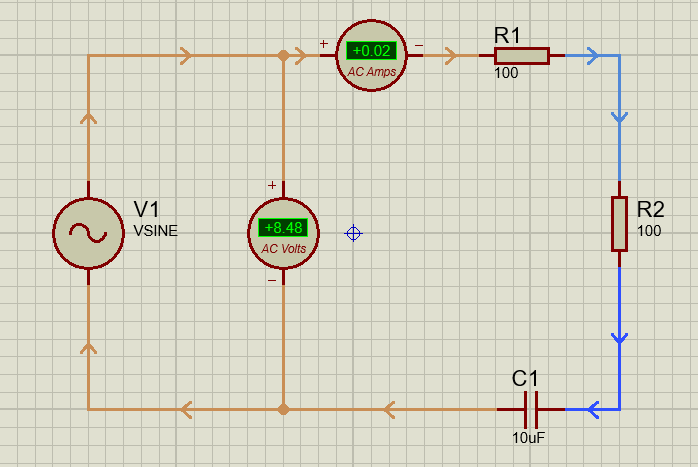

RC Seri :

Rangkaian RC Seri

Prinsip Kerja :

        Rangkaian RC seri terdiri dari resistor (R) dan kapasitor (C) yang dihubungkan secara seri Rangkaian ini dihubungkan ke sumber tegangan AC Resistor dan kapasitor dalam rangkaian RC seri bekerja sama untuk meminimalisir efek bolak-balik (ripple) yang terjadi pada arus AC Resistor mengurangi tegangan AC yang terjadi pada kapasitor, sementara kapasitor menyimpan energi listrik yang dihasilkan oleh tegangan AC. Pada rangkaian didapat tegangan sebesar 8,48 V dan arus sebesar 25,6 mA.

RLC Seri :

Rangkaian RLC Seri

Prinsip Kerja :

        Rangkaian RLC seri terdiri dari resistor (R), induktor (L), dan kapasitor (C) yang dihubungkan secara seri Rangkaian ini dihubungkan ke sumber tegangan AC Resistor, induktor, dan kapasitor dalam rangkaian RLC seri bekerja sama untuk meminimalisir efek bolak-balik yang terjadi pada arus AC Resistor mengurangi tegangan AC yang terjadi pada induktor dan kapasitor, sementara induktor dan kapasitor menyimpan energi listrik yang dihasilkan oleh tegangan AC. Pada Rangkaian didapat tegangan sebesar 8,48 V dan arus sebesar 30,2 mA.

4. Video Demo [Back]

Rangkaian RC Seri

Rangkaian RLC Seri

5. Kondisi [Back]

Nilai yang digunakan :

V = 12 V

f = 60 Hz (jika ada)

RC Seri :

Xa = Resistor 100 Ohm

Xb = Resistor 100 Ohm

Xc = Kapasitor 10 uF

RLC Seri :

Xa = Resistor 100 Ohm

Xb = L2 1mH

Xc = Kapasitor 10 uF

6. Video Penjelasan [Back]

Rangkaian RC Seri

Rangkaian RLC Seri

7. Download File [Back]

Download Rangkaian RC Seri [Klik Disini]

Download Rangkaian RLC Seri [Klik Disini]

Download Datasheet Multimeter [Klik Disini]
Download Datasheet Resistor [Klik Disini]

Download Datasheet Induktor [Klik Disini]

Download Datasheet Kapasitor [Klik Disini]

Download Video Demo Rangkaian RC Seri [Klik Disini]

Download Video Demo Rangkaian RLC Seri [Klik Disini]

Download Tugas Pendahuluan Modul 4 [Klik Disini]

Download Laporan Akhir Modul 4 [Klik Disini]
